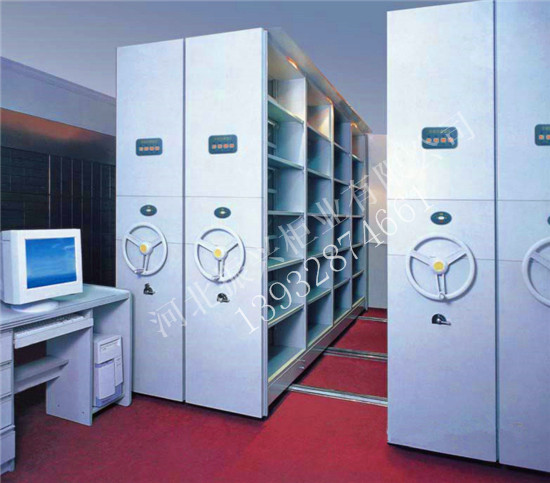

軌道

軌  座

3.0mm

冷軋鋼板

底座

底梁、軸檔、夾緊

3.0mm

冷軋鋼板

路  軌

25×25mm

實心方鋼

門面

門  框

1.2mm

冷軋鋼板

架體

掛  板

1.2mm

冷軋鋼板

門  板

1.2mm

冷軋鋼板

立  柱

1.5mm

冷軋鋼板

定位模塊

ABS注塑件

層  板

1.2mm

冷軋鋼板

制動裝置

邊列鎖定裝具(總鎖)

808鎖

檔  條

1.0mm

冷軋鋼板

門  鎖

隱形鎖

側板

整體壓筋式側板

1.2mm

冷軋鋼板

防護裝置

密封條

20mm

傳動

機構

軸  承

HR204E級

雙排珠心

頂  板

1.0mm

冷軋鋼板

傳動軸

Φ20實心

45^#鋼

防塵板、防鼠板

1.0mm

冷軋鋼板

連接鋼管

內徑Φ20無縫鋼管

防傾倒

裝置

3.0mm

冷軋鋼板

鐵滾輪

HT200

灰鐵鑄造

表面處理

前處理

藥劑

Zn系磷化

齒  輪

ZG45

滾輪精制

高壓

靜電噴塑

環氧型聚

脂混合粉

摩托車

鏈條

Φ8.5節距

12.7FR420

純水洗

≤10ЦS

電導率

搖手

單臂搖把

搖手體

總  成

滾珠軸承

移

動

列

主機板

MJJ-MAIN-4-2

1部/列

觸摸屏控制面板

8寸彩色觸摸屏

1部/列

永磁直流減速電機

24V、9N.m、200W

1臺/列

磁感應到位開關

CHE18_20NB_H710

1個/列

過道紅外/底盤紅外

CHE/JK_10L_B710

1對/列

照明器材

24V LED條狀燈

1套/列（3節以上配2套）

列號燈（選配）

1.8寸

1個/列

燈光定位控制板（選配）

MJJ-LED-2

1套/列

定位燈（選配）

MJJ-LED-1

1套/列

漫反射傳感器（選配）

CHE18-30NA-B710

1個/列

開關電源

24V 200W

1個/列

固

定

列

主控板

R-MZK

1部/列

觸摸屏

12寸彩色觸摸屏

1部/列

固定列控制主機

揚創科技 NF-PC2100

1部/列

溫濕度傳感器

AM2301

1個/列

門禁紅外探測器

CHE/JK_10L_B710

1對/組

漏電開關

DZ47LE-32

1個/組

總鎖開關

LA167-D8

1個/組

通訊線

定制線

1套/組

通訊接口

UT-2201

1個/組

煙霧探頭（選配）

KL-8818B/24V

1個/組

其他設備

無線控制器（選配）

300Mbps

1個/組

手持電腦（選配）

MC55A0

1個/庫

架體基本功能

1

手動控制功能

通過密集架搖把控制每列向左向右手動移動的操作

2

電動控制功能

移動列控制面板具有左移、右移、停止、禁止、合架等操作按鈕；通過固定列觸摸屏控制各架體左移、右移、停止、禁止、合架系統操作設置、資料管理查詢等各種操作。架體移動時，移動列控制屏?xí)�切換到只顯示架體移動指向箭頭、文字提示和架體三維圖案的界面。

架體基本功能

3

計算機控制功能

電腦遠程控制各架體左移、右移、停止、禁止、合架系統操作設置、資料管理查詢錄入等各種操作，在打開檔案所在的架體時自動在右下角顯示該區域監控視頻，可以實時查看區域架體運行情況及掌握工作人員情況。

4

PDA、智能手機、IPAD等平板電腦控制功能

PDA、智能手機、IPAD等平板電腦可遠程控制各架體左移、右移、停止、禁止、合架、系統操作設置、資料管理查詢錄入等各種操作。

5

電機功能

電機安放于底架內，使用帶測速功能的有刷電機。采用不超過24V的安全直流電壓，應達到低噪聲，免維護，無火花，長壽命的效果。架體運行速度不超過4.5米/分鐘，電機運行速度不超過500轉/分鐘。。電機運行速度可以通過移動列觸摸屏設置速度范圍（1～99），運行速度穩定。

6

手電動互換功能

停電或斷電后自動切換成手動功能。

7

防震防傾倒功能

通過拉桿及防傾倒裝置實現此功能。

8

緩啟動緩著陸功能

采用PWN調速電機，電機可低速啟動、高速運行、輕柔合攏，避免碰撞。

9

防塵、防鼠功能

達到防塵、防鼠的要求，確保檔案安全

10

自動照明功能

采用24Vled冷光源條狀照明燈，架內有人，燈光自動開啟。

11

非接觸式到位檢測功能

采用非接觸式的磁感應位置檢測傳感器判斷架體是否閉合。

12

人體感應開架功能

當人員站在架體前一段時間后，人員面對的相應列自動打開。自動開架功能打開之后，固定列控制屏上會提示已開啟開架功能，自動開架按鈕會變成自動關閉。

13

★檔案燈光引導功能

查找檔案后，通過節層對應位置LED引導燈精確指引檔案位置，側面板列號燈通過閃爍節層位置信息指引檔案位置。在固定列以及移動列控制屏上面的資料顯示區域提示檔案名稱、條碼、所在位置、存儲方式等信息，在移動列控制屏上面的狀態指示位置顯示檔案的位置信息 。

架體基本功能

14

★遙控緊急鎖定功能

可以通過遙控器鎖定與解鎖架體，通過遙控鎖定時，不能通過其他方式解鎖架體。架體鎖定之后，控制屏上面顯示禁止移動，單擊解除按鈕，無法解除。

15

★列號數碼管顯示功能

列號數碼管顯示功能，要求能任意統一編排編號。不少于5位1.8寸數顯模式。可以通過活動列觸摸屏實時修改數字及亮度，具有屏保功能，架體左右運行時，能以左右波動方式顯示架體運行方向，同時可閃爍顯示查詢到的檔案資料列/節/層信息，支持紅外遙控控制功能，可以通過紅外遙控器控制架體移動和進行參數修改。

16

★溫濕度檢測及定時通風功能

具備溫濕度檢測及定時通風、超限通風功能。逐列依次大通道打開全面通風，通風間隔時間可設置。通風時，固定列控制屏上會彈出對話框顯示正在開始通風時間、通風區列信息等

17

故障自檢功能

電動控制系統故障自檢功能。

18

溫濕度顯示及報警功能

溫濕度顯示及報警功能。，在固定列控制屏的設置界面里可以對溫濕度上下限以及超限是否報警進行設置。

19

★移動列顯示控制功能

采用不小于8英寸真彩觸控液晶屏，觸摸屏上可顯示區列號、溫濕度數值、架體狀態、資料名稱、所在位置信息，要求觸摸液晶屏有向左、向右、停止、禁止、合架、查詢功能按鈕，還有參數設置菜單，電機的運行速度直接在參數設置菜單里可以設定。可設定參數超過15項。面板外殼采用圓角嵌入式安裝，顏色灰白的，需可以從前側板正面裝卸，以利于維護。在移動列主界面上可以通過操作兩個箭頭按鈕控制架本列架體的左右移動，通過六個圓形按鈕控制架體的禁止、停止、合架、查詢、設置操作；當出現報警信息時，界面右上角的相應密集架報警狀態指示會點亮變紅； 界面上圖像化顯示時間，數字化顯示溫濕度、日期等信息。

架體基本功能

20

★固定列顯示控制功能

采用10.4寸一體化觸摸顯示主機，ARM核心，Wince操作系統，要求在電動，手動模式控制架體運行時，固定列觸摸屏都可通過圖形方式實時顯示區域架體運行情況，圖形運動狀態與架體實際運行情況一致。屏幕上方顯示禁止、停止、自動開架、合架、通風、查詢、開架列表、多通道、設置、關閉等功能按鈕。固定列主界面上可以直觀的顯示密集架區列；架體移動時，可以用動畫的形式展示運行狀態；中間有兩個方向箭頭用于控制架體左右移動，在屏幕中央實時的顯示架體的運行狀態以及溫濕度信息；在打開架體時，屏幕下方可以顯示檔案名稱、檔案條碼，地址條碼，存儲方式等信息。軟件自帶WebService，遠程電腦、手機可直接訪問該固定列，獲知該固定列實時架體圖片信息，網頁控制架體。

21

合架功能

當架體內沒有人或者遮擋物時，架體可以自動合架。在固定列控制屏的設置界面里，可以對合架功能設置開啟與否，并可以設置自動合架時間。

22

多通道功能

可以實現同一區域打開多個通道。在固定列屏幕上面單擊多通道按鈕，會彈出架體視圖，然后通過選擇兩個過道，讓兩個過道同時打開。

人體安全保護功能

1

紅外線保護功能

底盤、過道采用紅外保護技術，保護人員在架體內安全。并在控制屏上的狀態指示由綠變成紅，并有紅色字樣的過道有人提示 ，移動列控制屏的過道指示燈點亮變紅。

2

電機堵轉保護功能

當電機在運轉過程中發生機械故障或過載時，電機堵轉保護裝置會自動切斷電機供電，故障排除后，能自動恢復運行。

3

防傾倒保護功能

防傾倒裝置。

4

運行超時保護功能

當機械構件松脫或打滑時會導致電機長時間運行。應具備超時運行保護功能：運行時間（應可調）超過時能緊急停止運行。出現運行超時時控制屏上會顯示運行超時提示，在移動列控制屏上的運行超時指示燈點亮變紅。

5

漏電保護功能

電力回路、操作回路各有專用的斷路器，如漏電或過電流發生時立即停止，回路切斷。電器線路必須有可靠的短路保護裝置；保護接地電路的連續性應符合GB/T526.1-2002的第8章的規定。短接的動力電路與保護電路(包括機座)之間絕緣電阻應大于1MΩ。導線絕緣電阻不得小于20 MΩ。

人體安全保護功能

6

過載保護功能

破壞電機均速移動情況出現時，電路自動過載保護。

7

禁止移動保護功能

架內有人時鎖定架體，禁止電動操作。

8

防夾保護功能

實現安全的密集架防夾保護功能，在所有傳感器失效情況下，能夠可靠停機。并在移動列控制屏中的設置界面上可以對防夾保護參數進行設置 。

9

★線纜布置功能

傳輸電纜應予架空，不得纏繞、打結，開啟至大位置時電纜無繃緊現象。線纜必須符合國家標準，施工人員必須具備安防技術員資質證書。

10

安全電壓供電功能

電機部分采用24V低壓供電。

11

★光幕保護功能

采用光同步紅外線光幕探測技術達到架體內無安全盲點。光幕密度7.5cm，采用光同步技術，發射與接收無需同步線連接，采用密集架專用光幕，不得使用電梯用光幕。

12

★視頻聯動功能

在遠程局域電腦打開檔案所在的架體時，無需操作自動調用區域視頻監控，查看庫房中運行架體區域的視頻，做到身臨其境

13

機械鎖鎖定功能

在移動列上將機械鎖鎖定之后架體無法移動，在控制屏狀態顯示機械鎖鎖定，在移動列控制屏的機械鎖指示燈點亮變紅。

檔案管理功能

1

檔案操作功能

具備檔案入庫、存放、檢索、借閱、歸還、統計、報表、打印等功能，具備檔案無序存放，有序管理功能，具備檔案隨意存放、現場借取、現場校核等功能

2

信息查詢功能

直接在架體上查詢檔案的存放信息并提示檔案存取情況

3

輔助功能

具備檔案附助電子文檔說明功能

4

★用戶權限管理功能

管理系統不同功能可以通過權限劃分分帳號管理。在系統的用戶管理中設置了用戶以及群組管理，可以對不同用戶、不同群組設置不同檔案訪問權限以及系統操作權限，實現了對群組、用戶的新建、修改、刪除、密碼修改、權限設置等功能。

檔案管理功能

5

上架、定位功能（選配）

支持批量上架及智能化自動定位功能，檔案定位液晶顯示功能和定位燈顯示功能，定位燈定位到小單元

6

糾錯催還功能

具備自動糾錯功能，自動催還功能。檔案資料上架糾錯管理功能

7

★預留RFID升級功能

出入庫管理及檔案跟蹤，要求采用超高頻RFID卡，通過架位管理自動實現檔案的出入庫；

智能安全門

① 能自動識別檔案進/出；

② 自動讀取入庫檔案的電子標簽 ，并向管理人員發出信號；

③ 自動讀取出庫檔案的電子標簽，對沒有辦理借閱手續的檔案進行報警。

8

★智能燈光定位和語音提示、屏幕顯示定位功能

智能化燈光引導定位以及語音提示、列上屏幕顯示所查詢檔案的位置，便于工作人員快捷查找管理檔案

9

查詢檔案自動開架功能

管理人員調取某本檔案時，在系統內點擊檔案名稱，檔案所在架體自動打開，并通過燈光指示出檔案位置，同時語音播報檔案位置信息

軟件管理功能

1

開機自檢功能

系統開啟后自動自檢系統及各部分狀態

2

故障反饋功能

系統自檢發現故障后，自動將故障模塊信息以窗口及語音方式提示管理人員，便于明確故障設備

3

數據備份功能

數據庫數據備份(通過計算機軟件實現)

4

自動通風功能

根據溫濕情況進行定時、自動通風(通過計算機軟件實現)

5

權限保密功能

管理系統設置了權限保密功能，用戶可為該系統自行設置密碼。密碼實行分級管理，操作員級用戶只能操作架體和借還檔案，管理員級用戶可進行數據庫權限內的修改

軟件管理功能

6

網絡智能電源管理

服務器電腦可以遠程直接對智能密集架及固定列電腦進行遠程電源管理，打開或關閉指定或全部密集架區域的電源。

7

軟件智能聯動功能

1、智能密集架管理系統與庫房的溫濕度管理系統聯動運行工作，具備按序開關架進行恒溫恒濕消毒凈化工作，同時也可以直接在一體化軟件上控制控溫、控濕、消毒凈化等設備，并產生報表。并預留與防盜、消防、報警系統聯動運行等擴展功能。

2、智能密集架管理系統必須具備與綜合檔案應用管理信息平臺對接的接口；智能密集架管理軟件要求智能聯動運行，實現通過綜合檔案應用管理信息平臺對密集架進行管理，且實現無縫對接。

8

溫濕度顯示功能

固定列和電腦上實時顯示，精度不低于：溫度±1℃，濕度±5%RH

9

網絡管理功能

通過電腦軟件實現，該管理軟件應完成與溫濕度智能管理軟件、綜合檔案應用管理信息平臺接口.智能型密集架管理軟件應能通過網絡對密集架進行管理，并完成與原數據系統的接口，且實現無縫對接

10

排隊查找功能

通過電腦軟件實現

11

觸摸操作功能

彩色大液晶觸摸顯示屏

12

★獨立網絡管理功能

主控列配置一體化控制主機，采用Wince6.0版操作系統，性能穩定可靠，支持站點發布功能，能夠在不配置服務器的條件下發布固定列訪問主站，局域網內終端(包括移動設備)可以通過網頁訪問方式通過訪問固定列ip控制架體的移動，停止，能夠查看移動列的狀態。

13

★檔案組盒功能

在全部資料選項中，選擇一條檔案條目，然后右鍵組盒，選擇檔案盒條碼，完成檔案組盒。

14

★檔案的導入、導出功能

在資料管理菜單下，全部資料中可以通過導入excel文件，在出、入庫、全部資料中可以實現檔案條目的導出。

15

多結構功能

系統同時具有C/S(客戶機/服務器)、B/S兩種結構，支持計算機軟件及移動終端網頁登錄
